●高精度直觀顯示輸入環路電流值，方便現場調試與監控
●四位LED數碼顯示，高精度、顯示分辨率末位±2字
●可編程設定兩路上下限隔離式開關量報警信號輸出
●4-20mA隔離檢測精度高,精度等級：0.1級、0.2級
●全量程內極高的線性度,非線性度<0.2%
●信號輸入與輸出之間：3KVDC或6KVDC高隔離
●低阻抗（器件整體壓降<6.5V）無需外接元件和工作電源
●4-20mA信號超寬范圍電壓（12~36VDC）輸入
●頻率響應（小信號帶寬）：100HZ（Io=20mA）
●低成本、小體積標準DIN35導軌式安裝
●工業級溫度范圍:-25℃~+70℃
典型應用
●工業現場4-20mA信號隔離監控及長線傳輸
●PLC、DCS輸入通道間信號采集隔離防竄擾
●控制板地線環流干擾抑制
●儀器儀表信號與傳感器間可靠收發監控
●模擬信號數據采集隔離與長線無失真傳輸
●電力儀器儀表、醫療設備監控隔離安全柵
●軌道交通直流高壓取樣監控隔離柵
●工業設備運行測量、監視和遠程控制
●石油、化工、環保、采礦系統控制點監測
●溫度、壓力、流量、液位信號顯示及控制
●傳感器、變送器工作運行狀態顯示及控制
概述
SunYuanDIN1X1ISO4-20mA（LED1）電流環路信號智能LED顯示隔離控制器，采用低功耗回路竊電技術，集顯示、報警、隔離變送于一體。產品內部包含有電流信號調制解調電路、信號耦合隔離變換電路、顯示和報警控制電路等。很小的輸入等效電阻，使該產品的輸入電壓值達到超寬范圍（12～36VDC），以滿足用戶無需外接電源而實現信號隔離、顯示、報警、遠距離無失真傳輸等多種功能的需要。內部的集成工藝及新技術隔離措施使器件能達到3KDC絕緣電壓和工業級寬溫度、潮濕、震動的現場惡劣環境要求。DIN1X1ISO4-20mA（LED1）系列產品使用非常方便，采用標準DIN35導軌式安裝設計，方便用戶安裝和使用。產品無需外接輔助電源和其它元件即可實現4-20mA電流環隔離和信號顯示控制的功能。
DIN1X1ISO4-20mA（LED1）產品采用智能化設計，具備了傳統產品所不具備的多種功能，產品為無源設計方案，可將輸入回路中的4-20mA模擬量進行隔離變送，并按設定范圍線性對應地以十進制數字量顯示出來。這種兩線制無源型工作方式，無需其它輔助電源供電，所以使用時接線簡單方便，體積小、精度高、成本低。傳統嵌入的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，顯示板各段采用恒流驅動，使4-20mA范圍內亮度均勻，并且帶反向、過流保護功能。產品廣泛適用于工業控制、石油化工、環境保護、智能家居、采礦等行業對溫度、壓力、位移、流量、液位等物理量控制點的監測。

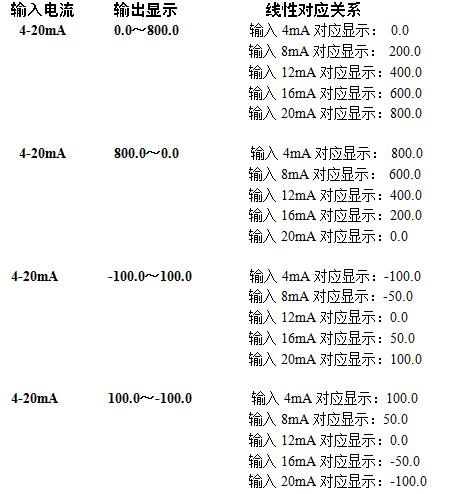

DIN1X1ISO4-20mA（LED1）產品主要用于對傳感器、PLC、DCS控制環路4-20mA電流信號的隔離及顯示。其嵌入的數顯表用于測量4-20mA信號，無需外部供電而直接在4-20mA回路信號上取電測量。所顯示數字并非直接的電流測量值，而是4mA、20mA的預設值，并將測量的電流值相對這兩個預設值呈線性顯示出來。例如：4mA設置為0，20mA設置為8000，那么當輸入8mA時表就會(huì )顯示2000，輸入12mA時表就會(huì )顯示4000；又如4mA設置為1000，20mA設置為-1000，輸入12mA時表就會(huì )顯示0，輸入16mA時表就會(huì )顯示-500。數顯表的最大顯示范圍為9999，即四位；最小為-1999。同時具有報警信號輸出功能，帶兩路隔離式開關量輸出，可以就地顯示、控制與報警。設定了兩個報警點，并有正、反報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過數字光耦隔離輸出報警信號。需設置報警功能的產品，其上限或下限報警值及報警方式可由編程器修改，詳細設置方法請參照《顯示表使用說明書》。
備注：報警信號為OC門（集電極開路）輸出，具體應用方式請參照【報警輸出及應用】說明。

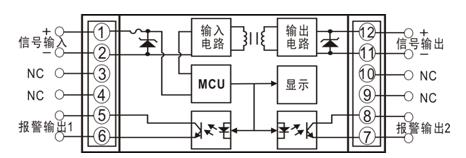

產品原理框圖
通用參數
精度、線性度誤差等級----------0.1，0.2級
輔助電源----------無
工作溫度-----------25~+70℃
工作濕度----------10~90%(無凝露)
存儲溫度-----------20~+70℃
存儲濕度----------10~95%(無凝露)
回差----------<0.5%
隔離----------信號輸入與輸出
絕緣電阻----------≥20MΩ
耐壓----------3KV(60HZ/S)，漏電流1mA
耐沖擊電壓----------3KV，1.2/50us(峰值)
技術參數：
| 參 數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 隔離電壓 DC，50Hz | 10S | 3000 | VDC | ||
| 絕緣阻抗 | 1012‖1 | Ω‖Pf | |||
| 漏電流 | 240Vrms，60Hz | 0.5 | uA | ||
| 溫 漂 | ±50 | ±100 | PPm/℃ | ||
| 非線性度 | ±0.2 | ±0.5 | %FSK | ||
| 輸入信號電壓范圍 | 12 | 36 | V | ||
| 輸入阻抗 | 20mA | 330R+RL | Ω | ||
| 輸入過載能力 | 22 | 24 | mA | ||
| 輸出過載能力 | 300 | 500 | Ω | ||
| 輸出線性范圍 | 0.05 | 4 | 20 | mA | |
| 輸出電流 Io | 20 | 40 | mA | ||
| 輸出壓降 Voh | Io=20mA | 6.5 | V | ||
| 輸出信號紋波 | 5 | mV | |||
| 響應時間 | 20 | 50 | mS | ||
| 頻率響應（小信號帶寬） | Io=20mA | 100 | Hz |
典型應用接線圖

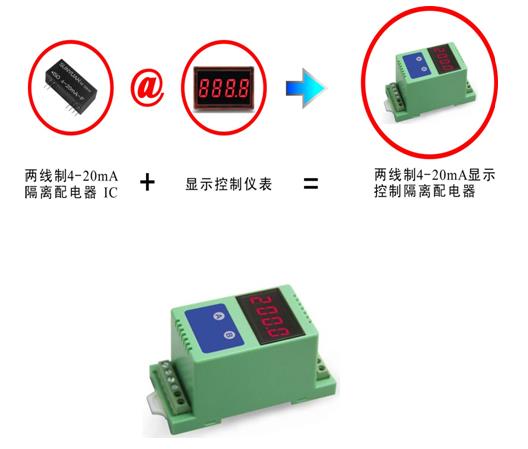

產品圖片

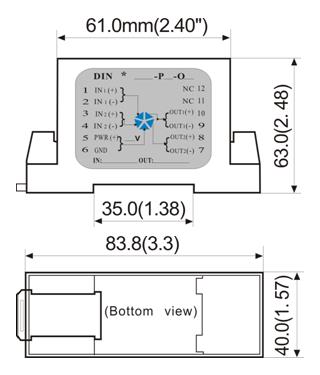

產品外型尺寸及引腳功能描述
| Pin | 引腳功能 | |
| 1 | Signal IN | 輸入信號正端 |
| 2 GND | Signal GND | 輸入信號負端 |
| 3 | NC | 空腳 |
| 4 | NC | 空腳 |
| 5 | Alarm1 | 報警輸出1(高電平) |
| 6 GND | Alarm1 | 報警輸出1(低電平) |
| 7 | Alarm2 | 報警輸出2(低電平) |
| 8 | Alarm2 | 報警輸出2(高電平) |
| 9 | NC | 空腳 |
| 10 | NC | 空腳 |
| 11 | IOut- | 輸出信號負端 |
| 12 | IOut+ | 輸出信號正端 |
顯示表調試使用說明書
輸入信號接入儀表后進入開機狀態自檢，并出現啟動標志界面
①零點設置（在回路電流4mA輸入時設置）
按A+B顯示零點設置界面，再按A+B后進入零點設置，界面顯示當前的設定值，此時最后一位數字閃爍，按A四位數碼管交替閃爍,閃爍位為調整位，按B閃爍位數值從0～9循環變化(其中左側第一位從“–;-1;0～9”循環變化)，這樣根據顯示值設定各位（注:4mA時顯示值范圍-1999～9999,出廠默認“0.0”）。設定完畢，按A+B確認并返回界面。
②滿量程設置（在回路電流20mA輸入時設置）
繼續按A進入滿量程設置界面，按A+B后進入滿量程設置，界面顯示當前的設定值,
（注：20mA時顯示值范圍-1999～9999，出廠默認值“200.0”）。其余的操作同①，設定完畢，按A+B確認并返回界面。
③小數點設置
繼續按A進入小數點設置界面，按A+B后進入當前設定值界面，按B小數點位置左移一位，連續按B小數點可以循環左移，設定完畢，按A+B確認并返回界面。
④阻尼時間
繼續按A進入阻尼時間設置界面，按A+B后進入當前設定值界面，阻尼時間可設定為0秒～20秒，按A數值↓，按B數值↑，設置時數值按0.5s的倍數增加，設定完畢，按A+B確認并返回界面。
⑤報警開關設置
繼續按A進入報警開關設置界面，按A+B鍵進入報警開關設置，顯示當前設定值，表示以下報警設置不生效。按A或B可切換為，表示以下的設置報警參數生效。不管是何種情況報警，都由最后一點閃爍表示。設定完畢，按A+B鍵確認并返回菜單。出廠設定為。
⑥第一報警點設置
繼續按A進入第一報警點設置界面，按A+B鍵進入第一報警點當前設定值,此時左邊第一位數字閃爍，按A兩位數碼管交替閃爍，閃爍位為調整位，按B閃爍位數值從0～9循環變化，這樣根據顯示值設定報警的零界點（注：報警的設定值表示的是輸入電流信號的百分比，比如設置為表示報警零界點為(20mA-4mA)*50%+4mA=12mA，當輸入電流大于或者小于12mA（由報警方向設置決定大于還是小于），單片機輸出報警信號驅動光耦，由表頭的外接報警設備發出報警（報警功能根據客戶要求定制）。設定完畢，按A+B鍵確認并返回菜單。
⑦第二報警點設置
繼續按A進入第二報警點設置界面，設置方法同⑥，設定完畢，按A+B鍵確認并返回菜單。
⑧第一報警點報警方向設置
繼續按A進入第一報警點報警方向設置界面，按A+B鍵顯示當前設定值，表示數值由低向高變化報警，比如設定報警零界點為12mA，當輸入電流從4mA上升超過12mA時報警，當輸入電流從20mA下降低于12mA時不報警。按B可切換為，表示數值由高向低變化報警，比如設定報警零界點為12mA，當輸入電流從4mA上升超過12mA時不報警，當輸入電流從20mA下降低于12mA時發出報警信號。當輸入電流恢復至報警狀態以前的電流值時，報警狀態解除。設定完畢，按A+B鍵確認并返回菜單。（注：報警時LED顯示面板的最后一位小數點閃爍，指示當前處于報警狀態）
⑨第二報警點報警方向設置
繼續按A進入第二報警點報警方向設置界面，調整方法同⑧,設定完畢，按A+B鍵確認并返回菜單。
⑩報警延遲時間設置
繼續按A進入報警延遲時間設置界面，按A+B鍵顯示當前設定值，報警延遲時間可設定為0～30s，按A數值↑，按B數值↓，設置時數值按1s的倍數增加，設定完畢，按A+B鍵確認并返回菜單。（注：設置為0時表示無延時，設置延時后當滿足報警條件時不會(huì )立刻報警，而是要求顯示數值持續滿足報警條件若干秒后才進入報警狀態，當顯示恢復到不報警數值時不延時解除報警狀態。）
繼續按A返回到顯示測量界面，結束所有設置。
5、4mA和20mA標定（此菜單設置需謹慎）
給儀表4mA信號輸入，同時按下按鍵A不放，直到數顯表顯示，松開按鍵3S，再按A鍵，數顯表顯示，這時當前輸入的4mA電流信號采樣已作為標準保存。將信號輸入更改為20mA，按A鍵，數顯表顯示，3S后按A鍵，數顯表顯示，這時當前輸入的20mA電流信號采樣已作為標準保存。再按A鍵，返回測量狀態。
產品設定選型舉例
當超出IC測量的極限AD位后或是顯示值大于9999、低于-1999無小數點時，做過量程顯示。
如超出IC測量的極限AD位（4-20mA標定）
4mA顯0，20mA顯2000，輸入3.01mA時顯示oLL，輸入26.01mA時顯示oHH
4mA顯2000，20mA顯0，輸入3.01mA時顯示oLL，輸入26.01mA時顯示oHH
顯示值大于9999、低于-1999無小數點：
4mA顯0，20mA顯9999，輸入20.01mA時因無小數點可做移位，所以顯示oHH
4mA顯-1999，20mA顯5000，輸入3.99mA時因無小數點可做移位，所以顯示oLL
報警輸出及應用
1、兩路報警信號在主CPU芯片中生成的直流電平信號，經光耦隔離輸出，輸出低電平表示報警狀態，輸出高電平為非報警狀態。

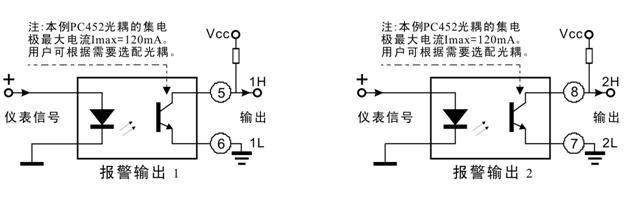

2、因為顯示控制器是無源二線制工作，最小工作電流3mA，所以報警信號也十分微弱，最低只有0.5mA。借助擴流能力很強的光敏三極管型光電耦合器將信號隔離，采用集電極開路（OC門）輸出。輸出接上拉電壓，電流最大可擴至120mA。這種光敏三極管型的光電耦合器的原理如下圖所示：圖中儀表信號經光耦隔離，⑤、⑥“1H/1L”，⑦、⑧“2L/2H”接線端口是光耦OC門信號的輸出端，接儀表外電源電路，對報警信號做進一步的放大與增能，最終達到可以驅動所需要的聲響、光、電、制冷、加溫、電機等執行機構。⑤、⑥“1H/1L”是第一路報警輸出，⑦、⑧“2L/2H”是第二路報警輸出，“1H”、“2H”接光敏三極管集電極，“1L”、“2L”接發射極。
3、由于光敏三極管Ic最大電流的限制，其擴流和驅動負載能力有限，用戶如需更大驅動電流，用來現場驅動繼電器、電磁閥、步進電機等裝置，可自行外接功率擴展電路（功率放大管或伺服電路）進行擴流放大處理或做特殊定制。
訂貨選型須知
訂貨前請認真閱讀本說明書的全部?jì)热?，以明確本產品是否符合用戶現場應用并正確選型。
1、本產品出廠設定默認值按4mA顯“0.0”，20mA顯“200.0”調定。
2、用戶訂貨時最好先提出顯示規格要求，我們將數顯表在出廠前調校好，方便用戶直接使用。
3、訂貨時需注明接入信號類型及參數：交流、直流、電阻（位移、電位器），電橋（壓力、稱重）等。
